연결송수구 설치기준, 관경 계산법과 방수압력 완벽정리
1. 연결송수구란?

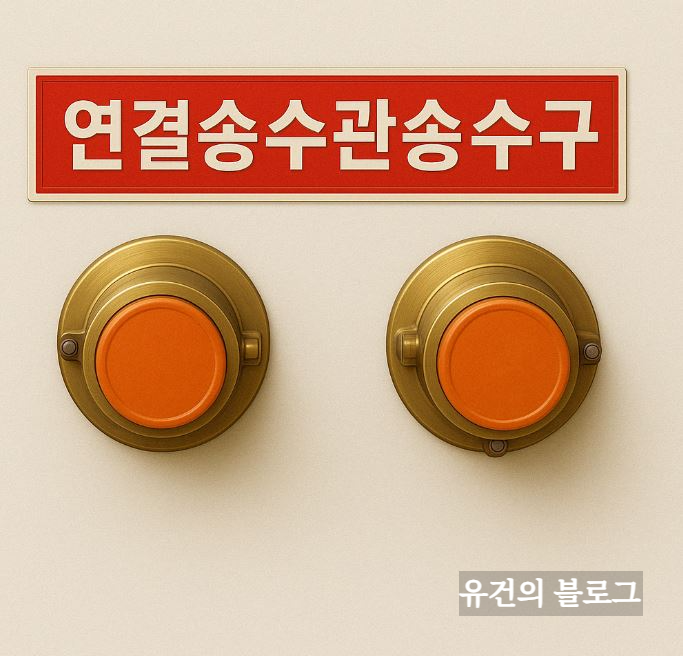

연결송수구는 소방차가 화재 발생 시 건축물 내부의 소화설비(옥내소화전설비 또는 스프링클러설비)에 외부에서 소방용수를 직접 공급할 수 있도록 설치하는 설비입니다.
이는 건축물 외벽에 부착되며, 긴급 상황에서 소방대가 실내에 진입하지 않아도 물을 주입할 수 있어 초기 화재 대응에 핵심적인 역할을 합니다.
2. 연결송수구 관련 법령 및 설치기준
2.1 소방법령 근거
「소방시설 설치 및 관리에 관한 법률 시행령」과 「소방시설의 설치유지 및 안전관리에 관한 기준」에서는 연결송수구의 설치대상과 위치, 구조에 대해 명시하고 있습니다.
- 설치 대상: 연면적 1,000㎡ 이상 건축물, 지하 2개층 이상 등 특정소방대상물
- 설치 위치: 도로에서 접근 가능한 외벽, 통행에 방해되지 않는 장소
- 설치 높이: 지면 기준 0.5m 이상 ~ 1.5m 이하
- 표시 명기: "옥내소화전용", "스프링클러용" 등의 명확한 표기
- 차량 접근거리: 소방차가 5m 이내 접근 가능한 위치에 설치
2.2 유지관리 기준
연결송수구는 정기적으로 관리되어야 하며, 관련 법령에 따라 매년 종합정밀점검 대상입니다. 외부 충격, 오염, 동파 등을 방지하고 이상 여부는 육안 및 성능시험을 통해 확인해야 합니다.
3. 연결송수구 방수압력 기준
소방차에서 공급되는 물이 연결송수구를 통해 설비로 유입될 때 필요한 방수압력 기준은 다음과 같습니다.
| 설비 종류 | 요구 방수압력 |
|---|---|
| 옥내소화전설비용 | 0.7MPa 이상 |
| 스프링클러설비용 | 1.0MPa 이상 |
고층 건물이나 배관 손실이 큰 경우, 실효 압력을 고려해 1.5MPa 이상의 압력을 요구하기도 합니다. 과도한 압력은 배관 손상을 유발할 수 있으므로, 감압밸브, 체크밸브 등의 보호장치를 병행 설치해야 합니다.
연결송수구의 관경은 요구 유량과 유속을 기반으로 산정합니다.
4.1 유량 공식
Q = A × V
여기서, Q: 유량 (m³/s), A: 단면적 (π×r²), V: 유속 (m/s)
4.2 예제
- 유량 요구: 946 L/min = 15.77 L/s
- 유속 기준: 5 m/s
- 단면적 A = Q / V = 0.003154 m²
- 직경 D = √(4A/π) ≒ 0.0635 m → 약 65mm
따라서 일반적으로 65A (2½ 인치) 이상의 관경이 적용됩니다. 대형 건물은 100A까지 사용되며, 관 경로에 따른 손실, 엘보 수, 병렬 배관 여부도 고려해야 합니다.
5. 결론 및 요약
연결송수구는 소방차와 건축물 내 소화설비를 연결하는 생명선입니다. 방수압력 확보, 적절한 관경 설계, 법령 기준 준수는 필수적이며, 정기점검과 유지관리 없이는 제 기능을 할 수 없습니다.
건축설비 전문가로서 초기 설계 단계에서부터 구조와 수두손실, 유지관리 편의성까지 고려하여야 합니다.
