급탕설비란? 급탕이란 뜻부터 종류, 계통도, 슬리브, 환탕까지 총정리!

급탕설비란? 기본 개념과 핵심 원리 완벽 해설

급탕설비란 건축물 내에서 세면, 목욕, 조리, 세탁 등 일상생활에 필요한 온수(탕)를 필요한 시간에, 적정 온도(55~60℃), 충분한 유량으로 공급하기 위한 기계설비 시스템을 말합니다.

이 설비는 단순히 따뜻한 물을 제공하는 수준을 넘어, 위생 안전성, 에너지 효율성, 사용 편의성, 유지관리성을 종합적으로 고려하여 설계됩니다.

특히 건축법, 위생법 등 관련 기준(KDS, KCS 등)에 따라 철저하게 설계·시공되어야 하며, 잘못 설계된 급탕설비는 화상 위험, 에너지 낭비, 세균 번식(레지오넬라균)의 원인이 될 수 있습니다.

1. 급탕설비 뜻 : 용어의 정의와 설비 목적

‘급탕’이란 말 그대로 “따뜻한 물을 신속하게 공급하는 것”이며, 급탕설비의 뜻은 이를 가능하게 하는 물리적·기계적 장치 일체를 의미합니다.

이 설비는 다음과 같은 목적을 지닙니다:

위생 향상: 손 씻기, 세면, 샤워 등 개인위생 확보
편의 제공: 생활 온수의 즉시 사용 가능
에너지 효율성 확보: 고효율 가열기, 순환 시스템 등으로 열손실 최소화

안전 확보: 압력 제어, 온도 제한 등으로 사용자 보호

2. 급탕이란? 급수와의 차이점과 시스템 구조

급탕이란 차가운 급수(수도)를 일정 온도 이상으로 가열한 뒤, 배관을 통해 위생기구(세면기, 샤워기, 싱크대 등)에 공급하는 과정을 말합니다.

급수는 냉수를 의미하고,
급탕은 55~60℃ 수준의 온수를 말합니다.

급탕은 일정 온도를 유지해야 하기 때문에, 가열기, 저장탱크, 환탕배관, 순환펌프, 온도제어장치 등 다양한 기계설비와 제어 장치가 필요합니다.

3. 환탕이란? 환탕배관 설치 기준 및 유량 계산 공식

환탕이란 ‘다시 순환하는 온수’를 의미합니다. 급탕배관이 30m 이상이거나, 수요 지점까지 거리가 먼 경우에는 온수의 열 손실이 심해지므로 이를 보완하기 위해 환탕배관을 설치하여 온수를 다시 급탕열원으로 되돌려줍니다.

환탕유량(Q)은 다음과 같은 공식을 통해 계산됩니다:

Q = q / (ρ × Cp × Δt)

q: 급탕배관의 열손실(kW)
ρ: 물의 밀도(0.99 kg/L)
Cp: 물의 비열(4.18 kJ/kg·K)
Δt: 허용온도차(K) – 공동주택 5K 이하, 일반 건물 5~10K

환탕배관은 급탕온도 유지, 에너지 절약, 수온 편차 최소화를 위해 필수적입니다.

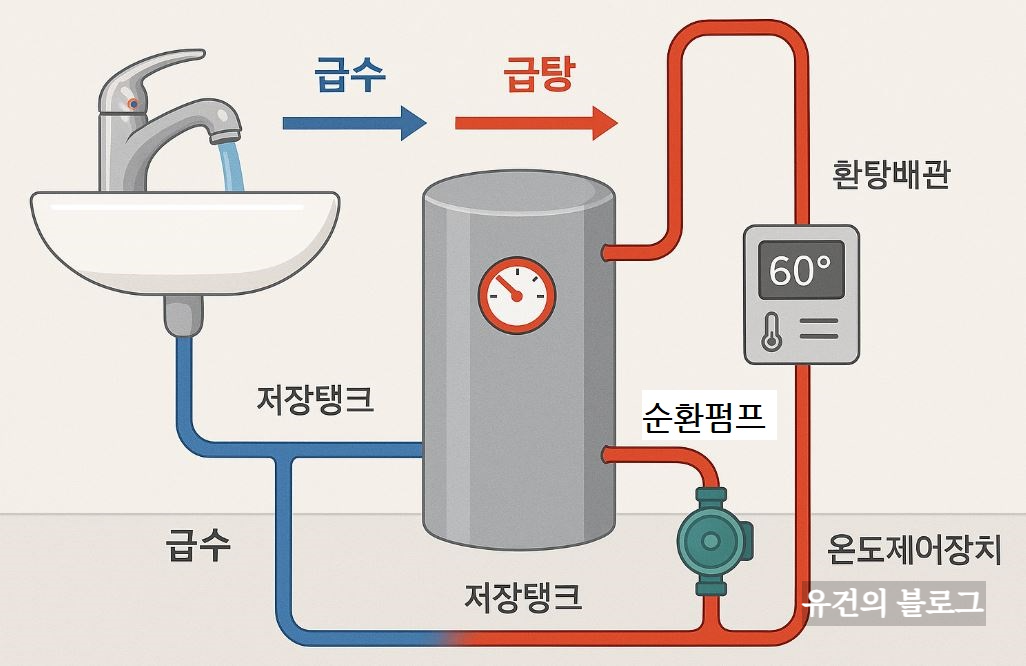

4. 급탕 설비 계통도 : 흐름과 구성요소 한눈에 이해하기

급탕 설비 계통도는 설비 구성의 전체적인 흐름을 도식화한 것으로, 급탕공사의 설계 및 시공 시 필수로 참고되는 자료입니다.

표준 급탕 계통 흐름도 예시:

급수관 → 급탕가열기 → 급탕탱크 → 급탕배관 → 위생기구 → 환탕배관 → 순환펌프 → 급탕가열기

해당 계통은 위생기구까지의 온수를 항상 목표 온도로 유지하고, 사용하지 않는 온수를 다시 순환시켜 에너지 손실을 최소화합니다.

5. 급탕설비 종류 : 국소방식, 중앙식, 태양열 방식 비교 분석

국소방식 급탕설비
각 욕실 또는 싱크대 등 수요지점 가까이에 소형 가열기를 설치하는 방식.
- 장점: 초기 설치비 저렴, 온도조절 용이
- 단점: 동시에 다수 사용 시 온도 불안정
중앙식 급탕설비
건물 중심부 또는 기계실에서 전체 급탕을 통합관리하는 방식.
- 장점: 대규모 건물에 적합, 온도 유지 우수
- 단점: 초기 설치비용 및 공간 필요
태양열 급탕설비
태양광을 통해 물을 가열하는 친환경 시스템.
- 장점: 에너지 비용 절감, 탄소 배출 감소

단점: 날씨에 영향 받음, 보조 열원 필요

6. 기수혼합식 급탕설비 : 정의와 적용 방식

기수혼합식 급탕설비란 고온의 급탕과 냉수를 혼합하여 위생기구에 적정 온도의 물을 공급하는 방식입니다. 온도제어가 중요한 병원, 호텔, 유치원 등에서 자주 사용되며, 다음의 제어 장치가 필요합니다:

혼합밸브
온도제한장치 (43℃ 이하)
자동 온도제어장치

이 방식은 화상 위험 방지, 사용자 보호, 에너지 절감을 동시에 실현합니다.

7. 급탕방식 : 순간식 급탕방식 과 저장식 급탕방식의 차이점 비교

구분	순간식 급탕방식	저장식 급탕방식
작동원리	사용 시 즉시 가열	미리 가열하여 저장
설치비용	낮음	높음
온도 안정성	변동 가능	일정 유지
장점	에너지 효율, 공간 절약	일정 온도 유지
단점	유량 많을 경우 온도 불안정	보온 유지 에너지 소모

순간식은 소형 주택, 원룸에,
저장식은 병원, 호텔, 대형 주택에 적합합니다.

8. 급탕설비 슬리브 : 배관 통과 시 설치 기준

슬리브(Sleeve)란 급탕배관이 슬래브(구조체)를 관통할 때 사용하는 보호관입니다. 슬리브 설치 시 아래와 같은 기준을 따라야 합니다:

배관 외경 + 단열 두께 + 시공 여유분 확보
방화 슬리브 설치 후 충진재 마감
배관 팽창 고려하여 신축이음 포함
결로 방지 위한 보온재 철저 시공

슬리브 설치는 단순한 구조보강이 아닌, 화재확산 방지, 배관 보호, 결로 및 진동 차단에 매우 중요합니다.

9. 급탕설비 유지관리 포인트 : 순환펌프, 밸브, 압력 제어

급탕순환펌프: 마찰손실수두 기준으로 선정. 사용하지 않을 때 자동 정지 가능해야 함
릴리프밸브: 압력 상승 시 자동 개방. 배출구는 바닥으로부터 150mm 이내 설치
팽창탱크: 열팽창으로 인한 압력 증가 해소
진공 릴리프밸브: 탱크 내부 진공 발생 방지
차단밸브/체크밸브: 역류 방지 및 유지보수용

자동 온도제어장치: 사용자 설정온도로 급탕 조절

10. 결론 : 급탕설비는 에너지, 위생, 안전이 융합 된 설비 시스템

급탕설비는 단순한 온수공급을 넘어서 건물의 쾌적성과 안전성, 에너지 효율성까지 책임지는 필수 설비입니다. 따라서 설계단계에서부터 구조, 사용 온도, 배관거리, 순환방식 등을 면밀히 고려해야 하며, 특히 병원, 학교, 대중시설 등에서는 온도조절 및 열손실 최소화 설계가 더욱 중요합니다.
