건축설비 및 소방설비의 시공도 해석을 위한 도시기호 해설 (배관,밸브,덕트)
건축설비 & 소방설비 배관 및 밸브에 대한 목차
1. 건축설비 배관 도시기호란?
2. 건축설비 배관 도시기호 사용 목적과 필요성
3. 건축설비 배관 종류별 도시기호
3-1). 건축설비 배관의 도시기호
3-2). 건축설비 밸브 및 연결부속류 도시기호
3-3). 건축설비 덕트류 도시기호
3-4). 건축설비 소방시설, 소방배관의 도시기호
4. 건축설비 배관의 기호 표기 시 유의사항
5. 마무리하며
건축설비 와 소방설비 도면을 열리는데 이 것이 무엇인지 모르신다고요?
여러분들이 궁금해하는 도면의 도시기호를 완벽정리 하였으니
도면을 잘 해석하시길 바랍니다.
1. 건축설비 배관 도시기호란?
설비배관 도시기호는 건축물의 기계설비 도면상에서 배관, 밸브, 기기, 연결부 등을 간략하고 직관적으로 나타내는 약속된 기호 체계입니다. 복잡한 시스템을 명확히 전달하고, 도면 상의 오해를 방지하기 위한 ‘도면의 언어’라고 할 수 있습니다.
2. 건축설비 배관 도시기호 사용 목적과 필요성
| 목적 | 설명 |
| 명확한 의사소통 | 시공자와 설계자의 원활한 협업 가능 |
| 시간 절약 | 복잡한 설명 없이 도면만으로도 시스템 이해 |
| 표준화 | KS, ISO 기준에 따라 누구나 이해 가능 |
| 감리 및 유지관리 용이 | 이후 점검 및 정비 시 도면 참조 가능 |
3. 건축설비 배관 종류별 도시기호
3-1. 건축설비 배관의 도시기호
- 시상수도인입관,시수의 도시기호 (CW)
- 급수관의 도시기호
- 급탕관의 도시기호
- 환탕관의 도시기호
- 배수관의 도시기호
- 주방배수관의 도시기호
- 오수관의 도시기호
- 통기관의 도시기호
- 우수배수관의 도시기호
- 펌핑배수관, 배수펌프배관의 도시기호
- 슬러지배관의 도시기호
- 우수공급배관의 도시기호
- 중수공급배관의 도시기호
- 냉각수공급관의 도시기호
- 냉각수환수관의 도시기호
- 냉온수공급관의 도시기호
- 냉온수환수관의 도시기호
- 장비배수의 도시기호
- 온수공급관의 도시기호
- 온수환수관의 도시기호
- 냉매배관의 도시기호
- 온수공급관의 도시기호
- 온수환수관의 도시기호
- 팬코일유닛공급관의 도시기호
- 팬코일유닛환수관의 도시기호
- 팬코일유닛배수관의 도시기호
- 브라인공급관의 도시기호
- 브라인환수관의 도시기호
- 팽창관의 도시기호
- 냉매가스관의 도시기호
- 중압가스관의 도시기호
- 저압가스관의 도시기호
- 보일러보급수관의 도시기호
- 공기주입관의 도시기호

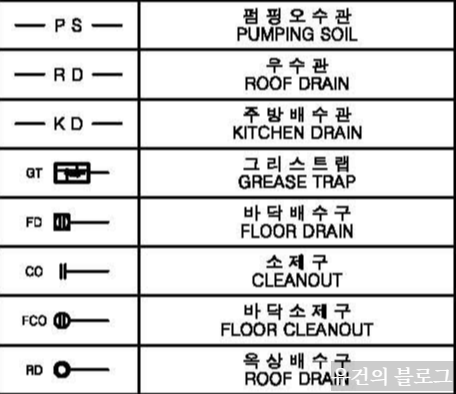

- 펌핑오수관의 도시기호
- 우수관의 도시기호
- 주방배수관의 도시기호
- 그리스트랩의 도시기호
- 바닥배수구의 도시기호
- 소제구의 도시기호
- 바닥소제구의 도시기호
- 옥상배수구(우수)의 도시기호

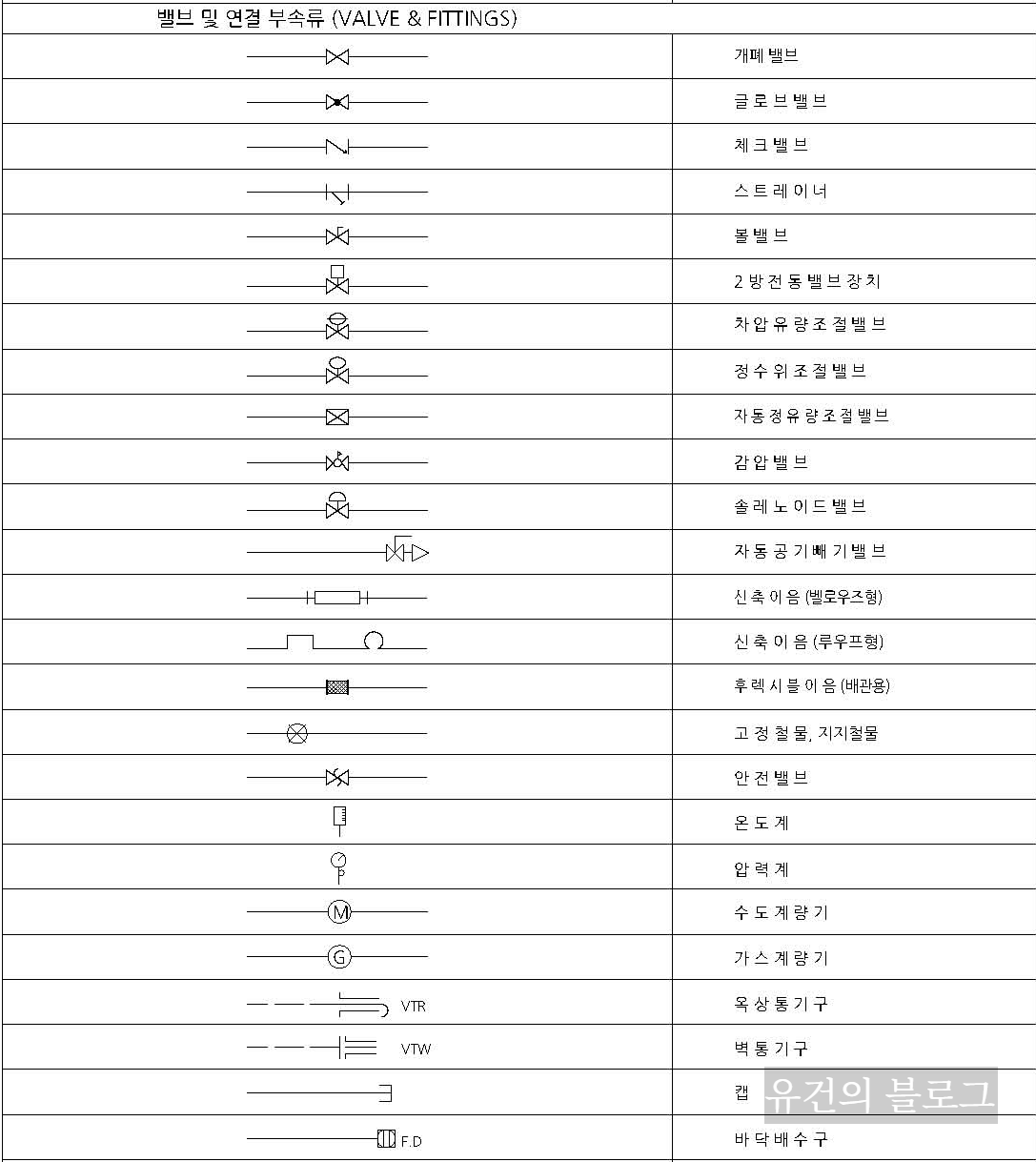

3-2. 건축설비 밸브 및 연결부속류 도시기호
- 개폐밸브의 도시기호
- 글로브밸브의 도시기호
- 체크밸브의 도시기호
- 스트레이너의 도시기호
- 볼밸브의 도시기호
- 2방전동밸브장치의 도시기호
- 차압유량조절밸브의 도시기호
- 감압밸브의 도시기호
- 솔레노이드밸브의 도시기호
- 자동공기빼기밸브의 도시기호
- 신축이음(벨로우즈형),신축관,익스펜션조인트의 도시기호
- 신축이음(루우프형,루프형),신축관,익스펜션조인트의 도시기호
- 후렉시블이음(플렉시블조인트,후렉시블조인트,TPC,배관용)의 도시기호
- 고정철물,지지철물의 도시기호
- 안전밸브의 도시기호
- 온도계의 도시기호
- 압력계의 도시기호
- 수도계량기(수도미터)의 도시기호
- 가스계량기(가스미터)의 도시기호
- 옥상통기구(VTR,벤츄레이터)의 도시기호
- 벽통기구의 도시기호
- 캡의 도시기호
- 바닥배수구(F.D육가)의 도시기호
- 버터플라이밸브의 도시기호
- 신축이음(벨로우즈형 단식)의 도시기호
- 신축이음(벨로우즈형 복식)의 도시기호
- 신축이음(4엘보형)의 도시기호
- 복합밸브의 도시기호
- 2WAY밸브의 도시기호
- 차압밸브의 도시기호
- 정수위조절밸브의 도시기호
- 전자밸브(솔레노이드)의 도시기호
- 안전밸브(릴리프밸브)의 도시기호
- 감압밸브의 도시기호
- 고정철물,지지철물의 도시기호

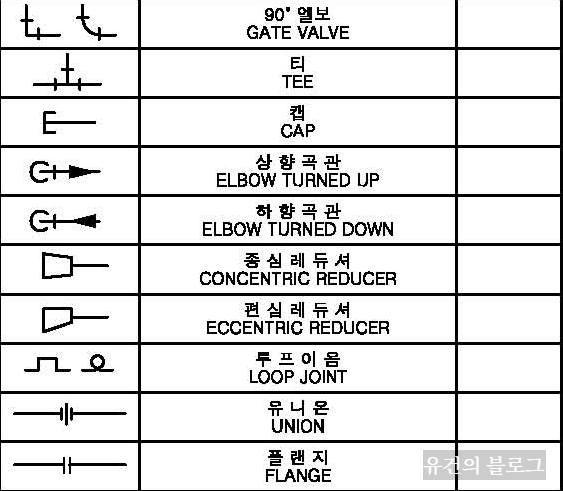

- 90도엘보의 도시기호
- 티의 도시기호
- 캡의 도시기호
- 상향곡관의 도시기호
- 하향곡관의 도시기호
- 중심(정심)레듀샤의 도시기호
- 편심레듀샤의 도시기호
- 루프이음의 도시기호
- 유니온의 도시기호
- 플랜지의 도시기호

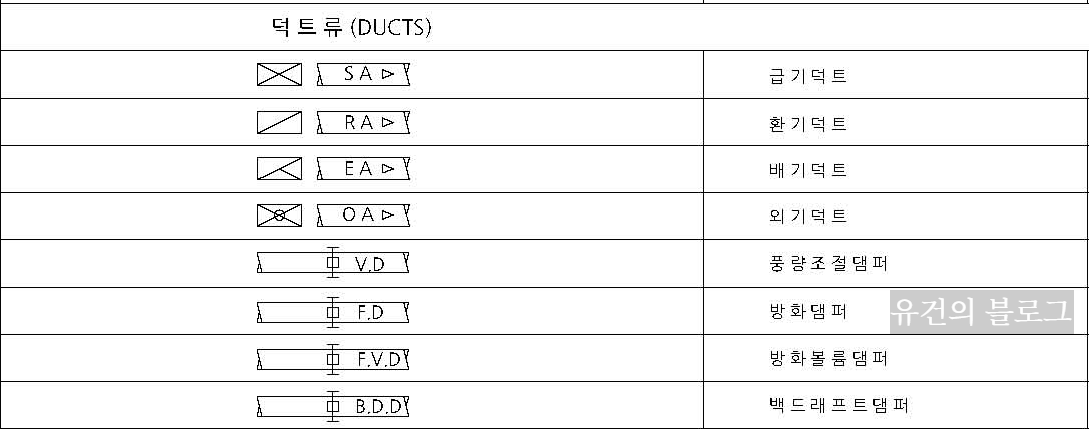

3-3. 건축설비 덕트류 도시기호
- 급기덕트(S.A)의 도시기호
- 환기덕트(R.A)의 도시기호
- 배기덕트(E.A)의 도시기호
- 외기덕트(O.A)의 도시기호
- 풍량조절댐퍼(V.D)의 도시기호
- 방화댐퍼(F.D)의 도시기호
- 방화볼륨댐퍼(F.V.D)의 도시기호
- 백드래프트댐퍼(B.D.D)의 도시기호
- 제연댐퍼의 도시기호
- 전동댐퍼(M.D)의 도시기호
- 전동풍량조절댐퍼(M.V.D)의 도시기호
- 역류방지댐퍼(B.D)의 도시기호
- 캔버스이음의 도시기호
- 후렉시블덕트의 도시기호
- 분할댐퍼의 도시기호
- 터닝베인의 도시기호
- 원형디퓨져의 도시기호
- 각형디퓨져의 도시기호
- 레지스터 및 그릴의 도시기호
- 선형디퓨져(라인디퓨져)의 도시기호
- 루버의 도시기호
- 덕트소음기의 도시기호
- 덕트오르내림(덕트업,덕트다운)의 도시기호
- 덕트사이즈의 도시기호
- 덕트유체 흐름방향의 도시기호
- 덕트의 확대축소(덕트레듀샤)의 도시기호
- 덕트의분지(분기관)의 도시기호
- 흡음라이닝의 도시기호
3-4. 건축설비 소방시설, 소방배관의 도시기호
- 옥내소화전 배관의 도시기호
- 옥내소화전 및 스프링클러겸용 배관의 도시기호
- 옥내소화전 배관의 도시기호
- 스프링클러 배관의 도시기호
- 스프링클러 배수배관의 도시기호
- 개폐표시형밸브의 도시기호
- 체크밸브의 도시기호
- 릴리프밸브의 도시기호
- 후렉시블죠인트의 도시기호
- 감압밸브의 도시기호
- 유량계의 도시기호
- 알람밸브의 도시기호
- 프리액션밸브의 도시기호
- 스프링클러헤드(하향식)의 도시기호
- 스프링클러헤드(상향식)의 도시기호
- 옥내소화전(전용)의 도시기호
- 옥내소화전(방수구검용)의 도시기호
- A.B.C 분말소화기의 도시기호
- 청정소화약제 소화기의 도시기호
- 투척식 소화기의 도시기호
- 완강기의 도시기호
- 공기매트의 도시기호

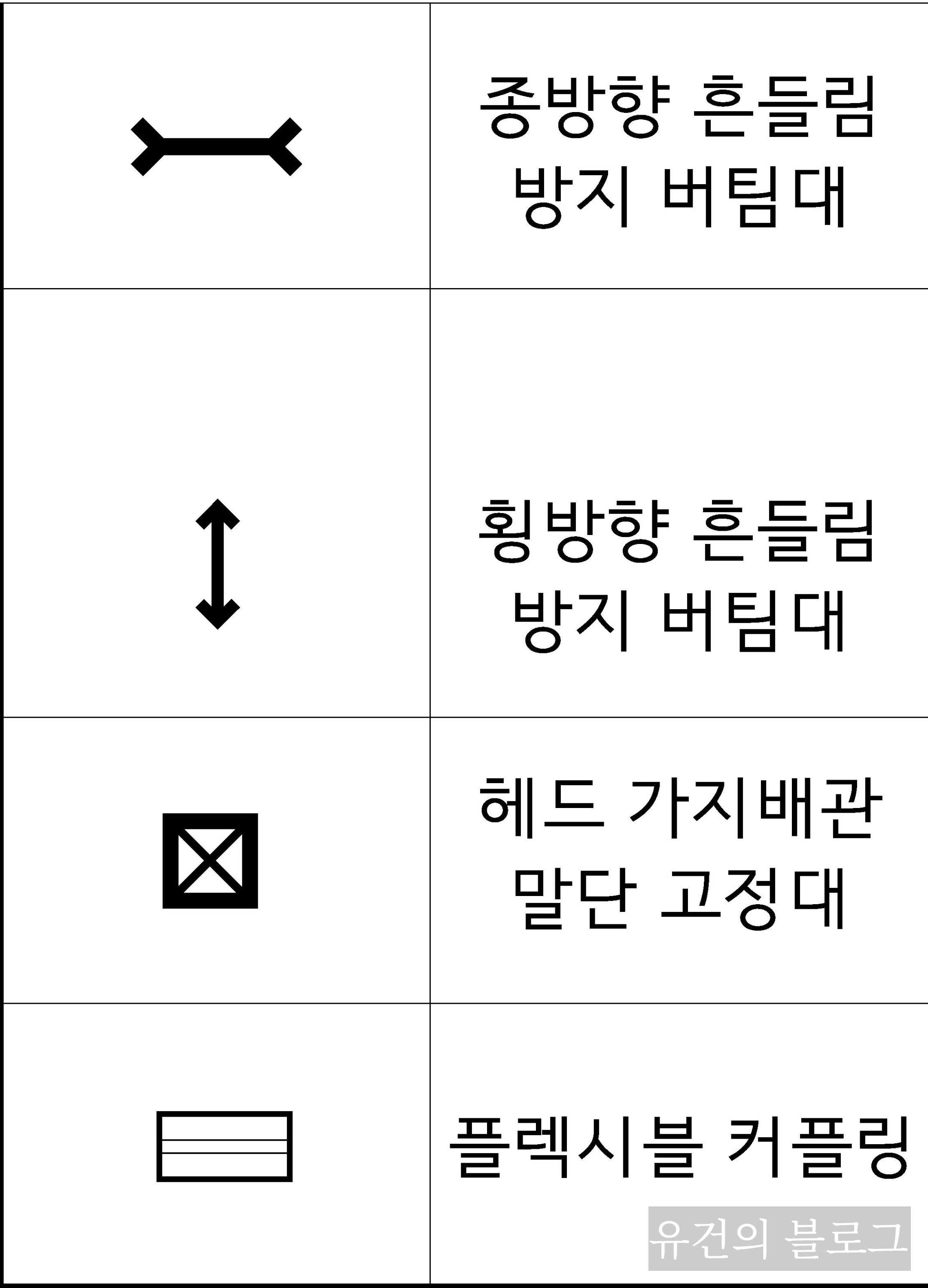

- 내진공사 중 종방향 흔들림방지버팀대의 도시기호
- 내진공사 중 횡방향 흔들림방지버팀대의 도시기호
- 내진공사 중 헤드 가지배관 말단 고정대의 도시기호
- 내진공사 중 플렉시블 커플링의 도시기호
4. 건축설비 배관의 기호 표기 시 유의사항
- 스케일에 맞게 표기: 도면 스케일에 따라 과도하게 작거나 크지 않도록 배치
- 기호 중복 금지: 같은 기호는 하나의 장치에만 사용되도록 주의
- 설명 병기: 중요 장치에는 텍스트와 기호를 병행하여 명확성 확보
- 도면 범례 제공: 모든 기호는 도면 우측하단 범례란에 설명 포함
5. 마무리하며
설비배관 도시기호는 단순한 약속 이상의 의미를 가집니다. 올바르게 도시기호를 해독하고 작성하는 능력은 설계, 시공, 유지관리 모든 단계에서 핵심 기술입니다. 설비기술인이라면 반드시 숙지해야 할 기본 중의 기본이라 할 수 있죠. 또한, 도시기호는 단일 기호만 익히는 것이 아니라 시스템 전체를 해석하는 관점에서 학습되어야 합니다.
사용자 도면제작자마다 사용하는 기준이 다르므로 현장별 제작자의 의도를 확인 후에 작도를 하는 것을 권장드립니다.
